Hallo! Wahrscheinlich sitzt du gerade vor einem Arbeitsblatt zur Bildentstehung an Sammellinsen und denkst: "Uff, das ist kompliziert!". Keine Sorge, das geht vielen so. Optik kann erstmal abschreckend wirken. Aber das Ziel hier ist, dir zu zeigen, dass es eigentlich gar nicht so schwer ist, wie es aussieht, und vor allem, dass du das wirklich verstehen kannst.

Bevor wir ins Detail gehen, denk mal kurz darüber nach, wie oft du im Alltag Linsen benutzt. Deine Brille oder Kontaktlinsen, die Kamera deines Handys, das Fernglas, mit dem du Vögel beobachtest – überall stecken Linsen drin. Sie ermöglichen es uns, die Welt schärfer und detaillierter zu sehen. Verstehen, wie Linsen funktionieren, ist also nicht nur für die Schule wichtig, sondern hilft dir auch, die Technik um dich herum besser zu verstehen.

Es gibt verschiedene Ansichten darüber, wie man Optik am besten lernt. Manche schwören auf Formeln und mathematische Berechnungen, andere bevorzugen experimentelles Arbeiten. Ich persönlich glaube, dass eine Kombination aus beidem am besten ist. Wir werden hier versuchen, die Konzepte so einfach wie möglich zu erklären und gleichzeitig die wichtigsten Formeln anzusprechen. Denn das Ziel ist, dass du das Konzept wirklich verstehst und nicht nur auswendig lernst.

Grundlagen: Was ist eine Sammellinse?

Eine Sammellinse (auch Konvexlinse genannt) ist ein optisches Bauelement, das Lichtstrahlen bündelt. Stell dir vor, du hast eine Lupe. Wenn du sie in die Sonne hältst, bündelt sie das Sonnenlicht zu einem kleinen, hellen Punkt. Das ist genau das, was eine Sammellinse macht – sie sammelt das Licht.

Wichtig: Sammellinsen sind in der Mitte dicker als an den Rändern. Das ist das Hauptmerkmal, das sie von Zerstreuungslinsen unterscheidet.

Wichtige Begriffe:

• Optische Achse: Eine gedachte Linie, die senkrecht durch die Mitte der Linse verläuft.
• Brennpunkt (Fokus): Der Punkt auf der optischen Achse, an dem sich parallel zur optischen Achse einfallende Lichtstrahlen nach der Brechung treffen.
• Brennweite (f): Der Abstand zwischen der Linse und dem Brennpunkt.
• Gegenstandsweite (g): Der Abstand zwischen dem Gegenstand (z.B. eine Kerze) und der Linse.
• Bildweite (b): Der Abstand zwischen der Linse und dem Bild.
• Gegenstandsgröße (G): Die Höhe des Gegenstandes.
• Bildgröße (B): Die Höhe des Bildes.

Klingt erstmal nach viel? Keine Sorge, wir gehen das Schritt für Schritt durch.

Die Bildentstehung: Wie entsteht ein Bild?

Die Bildentstehung an einer Sammellinse basiert auf der Brechung von Licht. Lichtstrahlen, die von einem Gegenstand ausgehen, werden an der Linse gebrochen und treffen sich idealerweise in einem Punkt, um ein Bild zu erzeugen. Dieses Bild kann reell (auffangbar) oder virtuell (nicht auffangbar) sein.

Reelle Bilder entstehen, wenn sich die Lichtstrahlen tatsächlich nach der Linse treffen. Du kannst dieses Bild mit einem Schirm oder einer Wand auffangen. Denk an den Filmprojektor im Kino. Das Bild, das auf die Leinwand projiziert wird, ist ein reelles Bild.

Virtuelle Bilder entstehen, wenn sich die Lichtstrahlen scheinbar vor der Linse treffen. Du kannst dieses Bild nicht auffangen. Dein Spiegelbild ist ein virtuelles Bild.

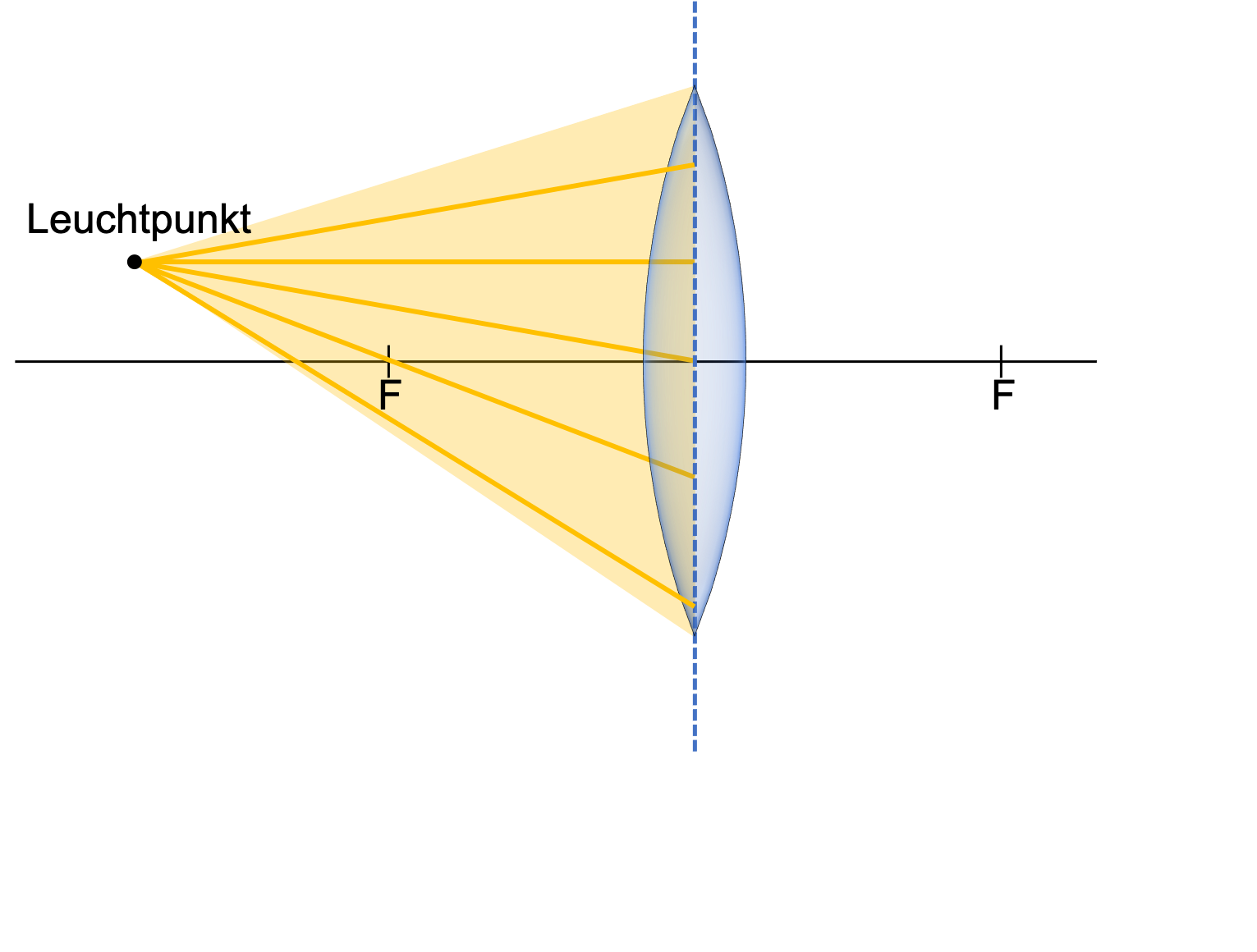

Die drei wichtigsten Strahlen (Konstruktionsstrahlen):

Um herauszufinden, wo und wie ein Bild entsteht, verwendet man in der Regel drei sogenannte Konstruktionsstrahlen:

1. Parallelstrahl: Ein Lichtstrahl, der parallel zur optischen Achse auf die Linse trifft, wird so gebrochen, dass er durch den Brennpunkt hinter der Linse verläuft.
2. Mittelpunktstrahl: Ein Lichtstrahl, der durch den Mittelpunkt der Linse geht, wird nicht abgelenkt. Er geht einfach geradeaus weiter.
3. Brennpunktstrahl: Ein Lichtstrahl, der durch den Brennpunkt vor der Linse geht, wird so gebrochen, dass er parallel zur optischen Achse verläuft.

Der Punkt, an dem sich diese drei Strahlen treffen (oder sich scheinbar treffen, wenn ein virtuelles Bild entsteht), ist der Bildpunkt des Gegenstandspunktes. Indem du das für jeden Punkt des Gegenstandes machst, erhältst du das komplette Bild.

Die Linsenformel: Rechnen statt Zeichnen?

Die Bildentstehung lässt sich nicht nur zeichnerisch, sondern auch rechnerisch beschreiben. Die wichtigste Formel hierfür ist die Linsenformel:

1/f = 1/g + 1/b

Wobei:

• f = Brennweite
• g = Gegenstandsweite
• b = Bildweite

Mit dieser Formel kannst du die Bildweite berechnen, wenn du die Brennweite und die Gegenstandsweite kennst. Oder umgekehrt. Sie ist ein mächtiges Werkzeug, um die Bildentstehung zu verstehen und vorherzusagen.

Ein weiterer wichtiger Begriff ist die Abbildungsgleichung:

B/G = b/g

Wobei:

• B = Bildgröße
• G = Gegenstandsgröße

Mit dieser Formel kannst du die Bildgröße berechnen, wenn du die Gegenstandsgröße, Bildweite und Gegenstandsweite kennst. Sie zeigt dir, ob das Bild vergrößert, verkleinert oder gleich groß ist.

Vorzeichenkonventionen:

Bei der Verwendung der Linsenformel ist es wichtig, die Vorzeichenkonventionen zu beachten:

• f ist positiv für Sammellinsen und negativ für Zerstreuungslinsen.
• g ist immer positiv (da der Gegenstand in der Regel vor der Linse steht).
• b ist positiv für reelle Bilder (hinter der Linse) und negativ für virtuelle Bilder (vor der Linse).
• B ist positiv für aufrechte Bilder und negativ für umgekehrte Bilder.

Diese Vorzeichenkonventionen sind entscheidend, um die richtigen Ergebnisse zu erhalten. Achte also genau darauf!

Spezielle Fälle: Wo steht der Gegenstand?

Die Eigenschaften des Bildes (reell/virtuell, vergrößert/verkleinert, aufrecht/umgekehrt) hängen davon ab, wo sich der Gegenstand relativ zur Linse und zum Brennpunkt befindet.

Fall 1: Gegenstand ist weit entfernt (g > 2f)

Wenn der Gegenstand sehr weit von der Linse entfernt ist (weiter als das Doppelte der Brennweite), entsteht ein reelles, umgekehrtes und verkleinertes Bild zwischen dem Brennpunkt und dem Doppelten der Brennweite auf der anderen Seite der Linse.

Fall 2: Gegenstand bei g = 2f

Wenn der Gegenstand genau im doppelten Abstand der Brennweite steht (g = 2f), dann ist das Bild ebenfalls reell, umgekehrt und genau gleich groß. Es befindet sich auch im Abstand 2f auf der anderen Seite der Linse.

Fall 3: Gegenstand zwischen f und 2f

Wenn der Gegenstand zwischen dem Brennpunkt und dem Doppelten der Brennweite steht, entsteht ein reelles, umgekehrtes und vergrößertes Bild jenseits des Doppelten der Brennweite auf der anderen Seite der Linse.

Fall 4: Gegenstand im Brennpunkt (g = f)

Wenn der Gegenstand genau im Brennpunkt steht, entstehen keine reellen oder virtuellen Bilder. Die Lichtstrahlen verlaufen parallel und treffen sich nicht.

Fall 5: Gegenstand innerhalb der Brennweite (g < f)

Wenn der Gegenstand innerhalb der Brennweite steht (näher an der Linse als der Brennpunkt), entsteht ein virtuelles, aufrechtes und vergrößertes Bild auf derselben Seite der Linse wie der Gegenstand. Das ist der Fall bei einer Lupe.

Herausforderungen und Lösungen: Was, wenn es nicht klappt?

Manchmal klappt es nicht sofort mit der Bildentstehung. Hier sind ein paar häufige Probleme und mögliche Lösungen:

• Problem: Du bekommst die Strahlen nicht richtig gezeichnet. Lösung: Übe! Nimm dir ein Blatt Papier und zeichne verschiedene Situationen durch. Achte genau darauf, wie die Strahlen gebrochen werden.
• Problem: Du verwechselst die Vorzeichen. Lösung: Schreibe dir die Vorzeichenkonventionen auf ein Spickzettel und halte dich strikt daran. Kontrolliere jede Rechnung doppelt.
• Problem: Du verstehst die Formeln nicht. Lösung: Versuche, die Formeln herzuleiten. Frage deinen Lehrer oder Mitschüler um Hilfe. Es gibt auch viele gute Videos online, die die Formeln erklären.

Denk daran: Übung macht den Meister! Je mehr du dich mit dem Thema beschäftigst, desto besser wirst du es verstehen.

Anwendungsbeispiele: Wo begegnen wir Linsen im Alltag?

Wir haben es eingangs schon kurz erwähnt, aber es lohnt sich, noch einmal genauer darauf einzugehen, wo wir Linsen im Alltag finden:

• Brillen und Kontaktlinsen: Korrigieren Sehfehler, indem sie das Licht so brechen, dass es scharf auf die Netzhaut fällt.
• Kameras: Sammeln Licht, um ein Bild auf einem Sensor zu erzeugen.
• Teleskope: Sammeln Licht von fernen Objekten, um sie vergrößert darzustellen.
• Mikroskope: Vergrößern kleine Objekte, um sie sichtbar zu machen.
• Projektoren: Projizieren Bilder auf eine Leinwand.

Verstehen, wie Linsen funktionieren, hilft dir also, die Technik um dich herum besser zu verstehen und zu schätzen.

Zusammenfassung und Ausblick: Was bleibt hängen?

Die Bildentstehung an Sammellinsen basiert auf der Brechung von Licht. Mit Hilfe von Konstruktionsstrahlen oder der Linsenformel können wir die Eigenschaften des Bildes (reell/virtuell, vergrößert/verkleinert, aufrecht/umgekehrt) bestimmen. Die Lage des Gegenstandes relativ zur Linse und zum Brennpunkt bestimmt, welches Bild entsteht. Und Linsen begegnen uns überall im Alltag.

Die Optik ist ein spannendes und vielseitiges Feld. Wenn du das Prinzip der Bildentstehung an Sammellinsen verstanden hast, hast du einen wichtigen Schritt getan. Du kannst dich nun mit komplexeren optischen Systemen beschäftigen, wie z.B. Objektiven, Teleskopen oder Mikroskopen.

Wo wirst du als nächstes Linsen entdecken und bewusst wahrnehmen?
