Kv Diagramm 5 Variablen

Okay, mal ehrlich, wer hat schon mal von einem KV-Diagramm mit 5 Variablen gehört und nicht erstmal gedacht: "Ähm, ist das was, was ich essen kann?". Keine Sorge, du bist nicht allein! Stell dir vor, Logik-Gatter und Wahrheitstabellen hätten ein Date, und aus dieser komplizierten Liaison geht das KV-Diagramm hervor. Klingt immer noch komisch? Bleib dran!

Ein KV-Diagramm, oder Karnaugh-Veitch-Diagramm, ist im Grunde eine Art Landkarte für Logikfunktionen. Denk an ein Sudoku-Feld, aber anstatt Zahlen, hast du 0en und 1en, die bestimmte Logikzustände repräsentieren. Je mehr Variablen du hast, desto größer und verschachtelter wird dieses Feld. Und hier kommen wir zum Knackpunkt: 5 Variablen! Das ist, als würde man versuchen, ein IKEA-Regal mit 500 Einzelteilen zusammenzubauen, ohne Anleitung, und mit einer Katze, die ständig versucht, die Schrauben zu klauen.

Warum 5 Variablen?

Ganz einfach: Die reale Welt ist kompliziert! In der digitalen Welt, und speziell in der Elektronik und Computertechnik, stolpern wir ständig über Situationen, in denen wir fünf verschiedene Bedingungen berücksichtigen müssen. Zum Beispiel: "Wenn der Sensor A aktiv ist, und Sensor B nicht, aber gleichzeitig die Taste C gedrückt wird, die Temperatur höher als X ist und das Licht aus ist, dann... tu irgendwas!". Ein KV-Diagramm hilft uns, diese "irgendwas"-Logik zu vereinfachen. Stell dir vor, du willst ein Rezept für den perfekten Kaffee entwickeln, aber du musst 5 Zutaten perfekt abstimmen: Kaffeesorte, Mahlgrad, Wassertemperatur, Brühzeit und Milchanteil. Das KV-Diagramm ist dein Rezeptbuch!

Wie funktioniert das Ding?

Die Grundidee ist, die Wahrheitstabelle einer Logikfunktion in ein zweidimensionales Raster zu übertragen. Jede Zelle im Raster repräsentiert eine bestimmte Kombination der Variablen. Das Besondere: Benachbarte Zellen unterscheiden sich immer nur in einer Variable. Das ist wie bei einem guten Nachbarschafts-Deal: Man hilft sich gegenseitig aus, und kleine Änderungen haben große Auswirkungen.

Bei 5 Variablen wird das Ganze... nun ja, interessant. Man braucht 32 Zellen (2 hoch 5 = 32), die typischerweise in zwei 4x4 "Unter-Diagramme" aufgeteilt werden, die logisch nebeneinanderliegen. Das ist so, als hätte man zwei Monopoly-Spielbretter und müsste trotzdem versuchen, die Häuser auf beiden Brettern sinnvoll zu verwalten. Es erfordert räumliches Denken und ein bisschen Geduld.

Die Königsdisziplin: Vereinfachen!

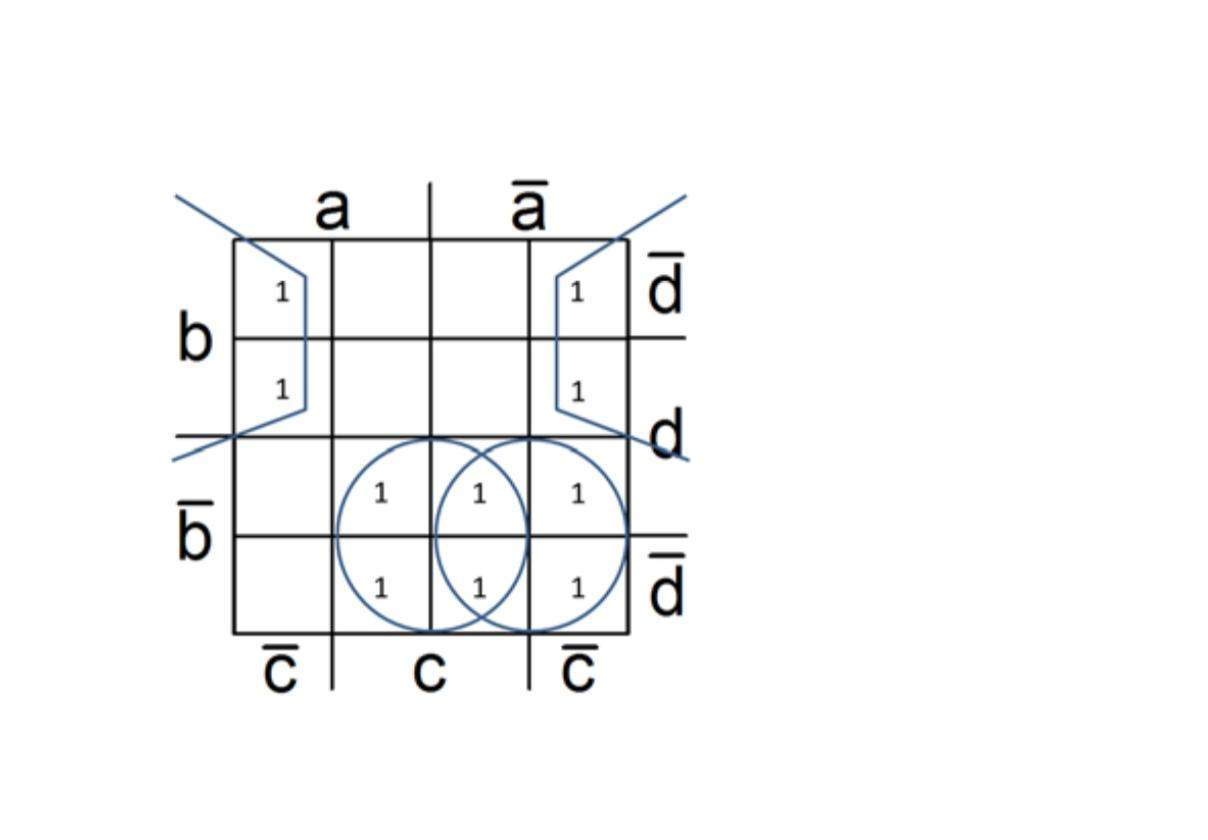

Der Clou an der Sache ist, dass man Gruppen von 1en (oder 0en, je nachdem was man minimieren will) im Diagramm findet. Diese Gruppen sollten idealerweise so groß wie möglich sein und immer Zweierpotenzen (1, 2, 4, 8, 16) enthalten. Denk an Blasen, die du um die 1en ziehst. Je größer die Blase, desto simpler die Logik! Diese Gruppen repräsentieren vereinfachte logische Ausdrücke, die man direkt in Hardware (z.B. Logikgatter) implementieren kann. Stellen Sie sich vor, Sie könnten Ihren komplizierten Bestellvorgang im Lieblingsrestaurant vereinfachen, indem Sie einfach sagen: "Ich nehme immer das Gleiche!". Das KV-Diagramm hilft dir dabei, dieses "immer das Gleiche" zu finden.

Die Kunst besteht darin, die größten Blasen zu finden, die alle 1en abdecken. Das ist wie ein Puzzle, bei dem man versucht, alle Teile so effizient wie möglich zusammenzusetzen. Und ja, es kann frustrierend sein, wenn man die optimale Lösung nicht sofort sieht. Aber keine Sorge, Übung macht den Meister! Und wenn alles nichts hilft, gibt es immer noch Online-Tools, die dir die Arbeit abnehmen können. Aber wo bleibt dann der Spaß?

Fazit

Ein KV-Diagramm mit 5 Variablen ist vielleicht nicht das einfachste Werkzeug im Werkzeugkasten, aber es ist unglaublich nützlich, um komplexe Logik zu vereinfachen. Also, das nächste Mal, wenn du dich mit einem komplizierten Problem rumschlägst, denk an das KV-Diagramm. Es ist vielleicht nicht die Lösung für alles, aber es kann dir helfen, die Dinge klarer zu sehen. Und wer weiß, vielleicht entdeckst du ja sogar dein inneres Logik-Genie!
