Teil Der Elektrischen Freileitung

Wir alle nutzen täglich Strom, sei es zum Kochen, Arbeiten, oder für unsere Unterhaltung. Aber haben Sie sich jemals gefragt, wie dieser Strom eigentlich zu Ihnen nach Hause gelangt? Ein entscheidender Teil dieser Reise sind elektrische Freileitungen. Viele betrachten sie vielleicht als bloße technische Konstruktionen, doch sie sind unerlässlich für unsere moderne Lebensweise.

Dieser Leitfaden soll Ihnen einen umfassenden Überblick über die verschiedenen Teile einer elektrischen Freileitung geben, ihre Funktion und ihre Bedeutung. Wir werden uns nicht in komplizierten technischen Details verlieren, sondern versuchen, die Dinge so einfach und verständlich wie möglich zu erklären.

Die Bestandteile einer Freileitung

Eine elektrische Freileitung ist mehr als nur ein Draht zwischen zwei Masten. Sie ist ein komplexes System aus verschiedenen Komponenten, die alle zusammenarbeiten müssen, um den Strom sicher und effizient zu transportieren. Die wichtigsten Bestandteile sind:

1. Leiterseile (Drähte)

Das Leiterseil ist das Herzstück jeder Freileitung. Es ist der Draht, der den elektrischen Strom tatsächlich transportiert. Diese Seile bestehen meistens aus Aluminium, oft mit einem Stahlkern verstärkt, um die Zugfestigkeit zu erhöhen. Aluminium ist ein guter Leiter und relativ leicht, was für lange Spannweiten wichtig ist. Der Stahlkern sorgt dafür, dass das Seil auch bei Wind und Eislast nicht reißt.

Es gibt verschiedene Arten von Leiterseilen, die je nach Spannungsebene, Stromtragfähigkeit und Umgebungsbedingungen eingesetzt werden. Man unterscheidet beispielsweise zwischen:

• Eindrähtigen Leitern: Bestehen aus einem einzigen Draht (eher selten).
• Mehrdrähtigen Leitern: Bestehen aus mehreren, miteinander verdrillten Drähten (häufigste Variante).
• Hohlseilen: Haben einen hohlen Kern, um das Gewicht zu reduzieren und die Wärmeableitung zu verbessern.

2. Isolatoren

Die Isolatoren sind entscheidend für die Sicherheit und den zuverlässigen Betrieb der Freileitung. Sie isolieren die Leiterseile vom Mast und verhindern so, dass der Strom unkontrolliert abfließt und eine Gefahr darstellt. Isolatoren bestehen meistens aus Porzellan oder Glasfaser verstärktem Kunststoff. Diese Materialien sind sehr widerstandsfähig gegen hohe Spannungen und Witterungseinflüsse.

Es gibt verschiedene Arten von Isolatoren, die je nach Spannungsebene und mechanischer Belastung eingesetzt werden:

• Stabisolatoren: Bestehen aus einem einzelnen, stabförmigen Isolatorkörper.
• Kettenisolatoren: Bestehen aus mehreren, miteinander verbundenen Isolatoren (sog. "Gliedern"). Diese werden oft bei höheren Spannungen eingesetzt.
• Langstabisolatoren: Eine Art Hybrid zwischen Stab- und Kettenisolatoren.

3. Maste oder Türme

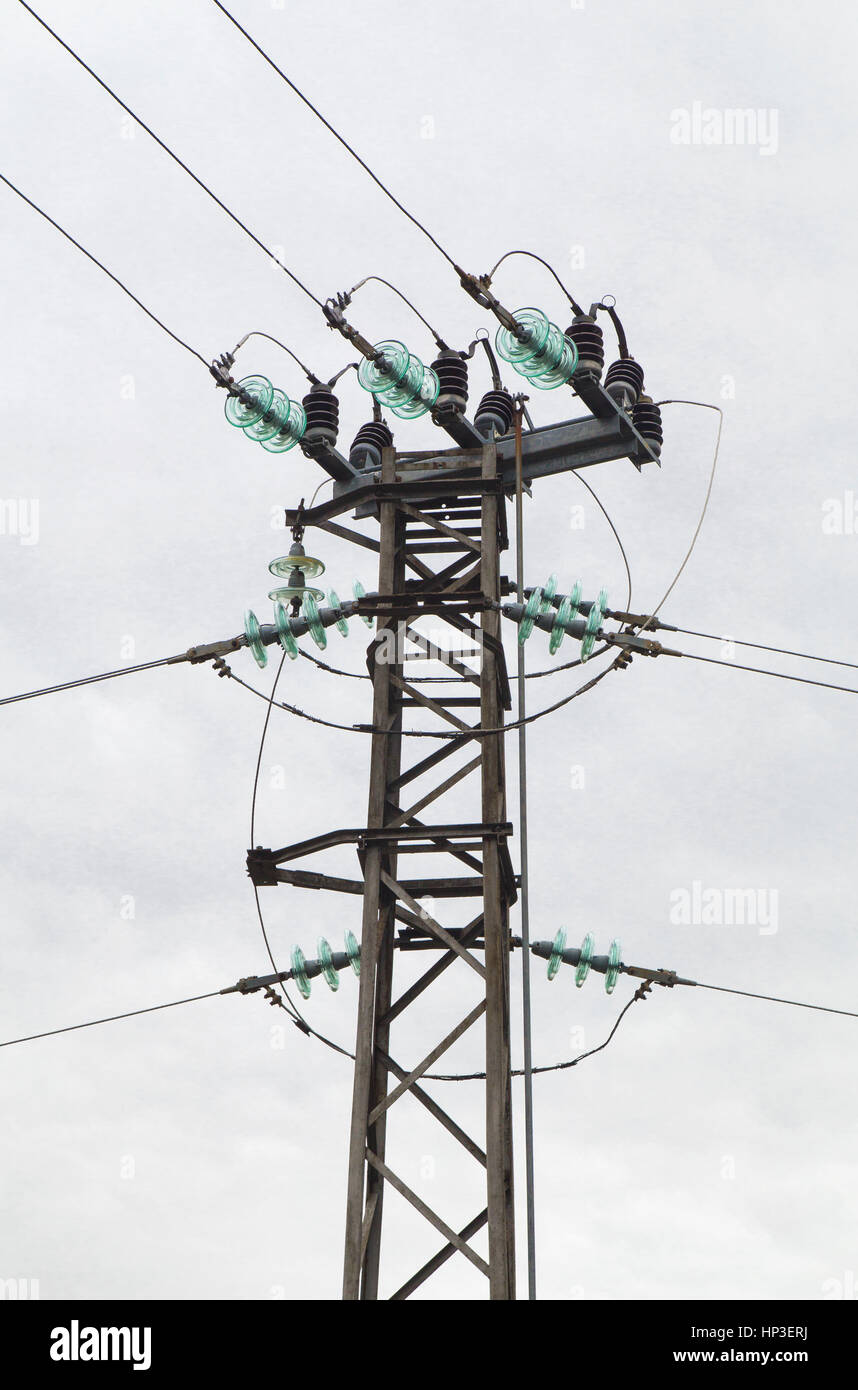

Die Maste oder Türme sind die tragenden Strukturen der Freileitung. Sie halten die Leiterseile in der Luft und gewährleisten den erforderlichen Sicherheitsabstand zum Boden und zu anderen Objekten. Maste bestehen meistens aus Stahl, Beton oder Holz, wobei Stahl am häufigsten verwendet wird, insbesondere bei Hochspannungsleitungen.

Die Art des Mastes hängt von der Spannungsebene, der Anzahl der Stromkreise und den Umgebungsbedingungen ab. Einige gängige Masttypen sind:

• Gittermaste: Bestehen aus einem Gitterwerk aus Stahlprofilen (sehr stabil und weit verbreitet).
• Rohrmaste: Bestehen aus hohlen Stahlrohren (ästehtisch ansprechender, aber weniger stabil als Gittermaste).
• Betonmaste: Werden zunehmend eingesetzt, da sie langlebig und wartungsarm sind.
• Holzmaste: Werden hauptsächlich bei Niederspannungsleitungen verwendet.

4. Erdseile

Das Erdseil verläuft meist oberhalb der Leiterseile und dient dem Schutz vor Blitzeinschlägen. Es ist direkt mit dem Erdreich verbunden und leitet den Blitzstrom ab, bevor er die Leiterseile erreichen und Schäden verursachen kann. Das Erdseil besteht meistens aus Stahl oder Aluminium mit Stahlkern.

5. Armaturen und Verbindungselemente

Armaturen und Verbindungselemente sind unerlässlich, um die verschiedenen Teile der Freileitung miteinander zu verbinden. Sie sorgen für eine sichere und dauerhafte Verbindung zwischen den Leiterseilen, Isolatoren und Masten. Beispiele für Armaturen sind:

• Abspannklemmen: Halten die Leiterseile an den Masten fest.
• Verbindungsklemmen: Verbinden die einzelnen Leiterseile miteinander.
• Aufhängungen: Tragen die Leiterseile an den Isolatoren.

6. Markierungskugeln

Markierungskugeln sind große, farbige Kugeln, die an den Leiterseilen angebracht werden, um sie für Flugzeuge und Hubschrauber besser sichtbar zu machen. Dies ist besonders wichtig in der Nähe von Flughäfen und in Gebieten mit häufigem Flugverkehr.

Die Bedeutung der einzelnen Teile

Jeder einzelne Teil der Freileitung spielt eine entscheidende Rolle für den sicheren und zuverlässigen Betrieb des gesamten Systems. Wenn ein Teil ausfällt oder beschädigt wird, kann dies zu Stromausfällen, Schäden an Geräten oder sogar zu gefährlichen Situationen führen. Deshalb ist eine regelmäßige Wartung und Inspektion der Freileitungen so wichtig.

Die Leiterseile müssen in gutem Zustand sein, um den Strom effizient zu transportieren und Überhitzung zu vermeiden. Isolatoren müssen sauber und unbeschädigt sein, um eine ausreichende Isolation zu gewährleisten. Die Maste müssen stabil sein, um den Belastungen durch Wind, Eis und Schnee standzuhalten. Das Erdseil muss intakt sein, um einen wirksamen Schutz vor Blitzeinschlägen zu gewährleisten. Und die Armaturen müssen fest sitzen, um die mechanische Stabilität der Leitung zu gewährleisten.

Herausforderungen und Gegenargumente

Obwohl Freileitungen eine bewährte und effiziente Methode zur Stromübertragung sind, gibt es auch einige Herausforderungen und Gegenargumente, die berücksichtigt werden müssen.

Ein häufiges Argument gegen Freileitungen ist ihr Erscheinungsbild. Viele Menschen empfinden sie als störend und beeinträchtigend für das Landschaftsbild. Dies ist besonders in dicht besiedelten Gebieten oder in Naturschutzgebieten der Fall.

Eine Alternative zu Freileitungen sind Erdkabel. Erdkabel sind zwar optisch unauffälliger, aber auch deutlich teurer in der Installation und Wartung. Außerdem ist die Wärmeableitung bei Erdkabeln schwieriger, was ihre Stromtragfähigkeit begrenzt. Die Umweltauswirkungen der Bauarbeiten (Erdaushub, etc.) sind ebenfalls zu berücksichtigen.

Ein weiteres Argument gegen Freileitungen ist ihre Anfälligkeit für Witterungseinflüsse. Stürme, Eisregen und Blitzeinschläge können zu Schäden an den Leitungen führen und Stromausfälle verursachen. Allerdings werden Freileitungen heutzutage so konstruiert, dass sie diesen Belastungen standhalten können. Zudem können moderne Überwachungstechnologien helfen, potenzielle Probleme frühzeitig zu erkennen und zu beheben.

Es gibt auch Bedenken hinsichtlich der Gesundheitlichen Auswirkungen von elektromagnetischen Feldern (EMF), die von Freileitungen erzeugt werden. Obwohl die wissenschaftliche Forschung zu diesem Thema noch nicht abgeschlossen ist, haben viele Studien keine schädlichen Auswirkungen auf die Gesundheit nachweisen können. Die Einhaltung von Grenzwerten ist jedoch entscheidend, um mögliche Risiken zu minimieren. Es ist wichtig, sich umfassend zu informieren und wissenschaftlich fundierte Informationen zu berücksichtigen.

Lösungsansätze und Zukunftsperspektiven

Trotz der genannten Herausforderungen gibt es verschiedene Lösungsansätze und Zukunftsperspektiven, um Freileitungen effizienter, sicherer und umweltfreundlicher zu gestalten.

Eine Möglichkeit ist der Einsatz von kompakteren Freileitungskonstruktionen. Diese benötigen weniger Platz und sind optisch weniger auffällig. Eine andere Möglichkeit ist die Verwendung von Hochtemperaturseilen, die eine höhere Stromtragfähigkeit ermöglichen und somit die Anzahl der benötigten Leitungen reduzieren können.

Auch die Digitalisierung spielt eine immer größere Rolle. Durch den Einsatz von Sensoren und Überwachungssystemen können Freileitungen in Echtzeit überwacht werden. Dies ermöglicht eine frühzeitige Erkennung von Problemen und eine schnellere Reaktion im Falle von Störungen.

Im Bereich der Materialforschung werden ständig neue Materialien entwickelt, die leichter, stärker und widerstandsfähiger gegen Witterungseinflüsse sind. Dies ermöglicht den Bau von Freileitungen, die länger halten und weniger Wartung benötigen.

Schließlich ist es wichtig, die Öffentlichkeit in die Planung und den Bau von Freileitungen einzubeziehen. Durch eine transparente Kommunikation und die Berücksichtigung der Anliegen der Bevölkerung können Akzeptanzprobleme vermieden werden.

Die Rolle der Freileitung in der Energiewende

Die Energiewende stellt neue Anforderungen an die Stromnetze. Der zunehmende Anteil erneuerbarer Energien, wie Wind- und Solarenergie, erfordert den Ausbau und die Modernisierung der Netzinfrastruktur. Freileitungen spielen dabei eine entscheidende Rolle, da sie große Mengen an Strom über weite Strecken transportieren können.

Allerdings müssen die Freileitungen an die neuen Anforderungen angepasst werden. Dies bedeutet, dass sie in der Lage sein müssen, den fluktuierenden Einspeisungen erneuerbarer Energien standzuhalten und den Strom effizient zu verteilen. Der Ausbau von Smart Grids, intelligenten Stromnetzen, ist daher unerlässlich, um die Herausforderungen der Energiewende zu meistern.

Smart Grids ermöglichen eine bidirektionale Kommunikation zwischen Erzeugern und Verbrauchern und können den Stromfluss in Echtzeit steuern. Dies trägt dazu bei, die Stabilität des Stromnetzes zu gewährleisten und die Integration erneuerbarer Energien zu verbessern. Auch Energiespeicher spielen eine wichtige Rolle, um die Schwankungen in der Stromerzeugung auszugleichen und die Netzstabilität zu erhöhen.

Zusammenfassend

Die verschiedenen Teile einer elektrischen Freileitung – Leiterseile, Isolatoren, Maste, Erdseile, Armaturen und Markierungskugeln – arbeiten harmonisch zusammen, um uns Tag für Tag mit Strom zu versorgen. Obwohl es Herausforderungen gibt, werden durch technologische Fortschritte und innovative Lösungsansätze Freileitungen ständig verbessert, um den Anforderungen einer modernen und nachhaltigen Energieversorgung gerecht zu werden. Sie sind und bleiben ein wesentlicher Baustein unserer Energieinfrastruktur.

Was denken Sie, welche Rolle werden Freileitungen in der zukünftigen Energieversorgung spielen, insbesondere im Hinblick auf die Energiewende und die zunehmende Dezentralisierung der Stromerzeugung?
