P Kanal Mosfet Als Schalter

Okay, stellt euch vor: Ich steh' da, Arduino in der Hand, blinkendes LED-Projekt, das einfach nicht so will, wie ich. Problem: Ich will ein Relais schalten, aber der Arduino-Pin liefert nicht genug Bumms. Klassiker, oder? Da fiel mir wieder ein: P-Kanal MOSFETs sind wie die kleinen Helden, die im Hintergrund die Arbeit machen, ohne viel Aufhebens. Und genau darum geht's heute: P-Kanal MOSFETs als Schalter, einfach erklärt.

Was ist überhaupt ein MOSFET? Kurz gesagt, ein MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) ist ein Transistor, der über ein elektrisches Feld gesteuert wird. Klingt kompliziert? Ist es eigentlich gar nicht. Stell dir vor, er ist wie ein Wasserhahn, den du mit Strom auf- oder zudrehen kannst. Und der P-Kanal MOSFET ist eben eine spezielle Sorte davon. (Kleiner Tipp: Es gibt auch N-Kanal MOSFETs, aber die sind heute nicht unser Thema!)

Warum P-Kanal MOSFETs?

Warum also die ganze Aufregung um P-Kanal MOSFETs? Die Antwort ist relativ simpel: Sie sind oft einfacher zu verwenden, wenn es um das Schalten von Lasten auf der High-Side geht. Was das bedeutet? Stell dir vor, du hast eine Batterie und willst mit einem Arduino (oder einem anderen Mikrocontroller) ein Gerät (z.B. eine LED, ein Relais, oder sogar einen kleinen Motor) ein- und ausschalten. Wenn du den P-Kanal MOSFET richtig einsetzt, kannst du das Gerät direkt mit der positiven Seite der Batterie verbinden und den MOSFET als Schalter zwischen der Batterie und dem Gerät platzieren. Das spart unter Umständen Bauteile und Vereinfacht das Design.

Okay, jetzt kommt die "aber"-Frage. Aber warum nicht einfach einen N-Kanal MOSFET verwenden? Das geht natürlich auch, aber dann müsstest du die Last (das Gerät, das du schalten willst) zwischen dem MOSFET und der positiven Seite der Batterie platzieren. Das kann in manchen Fällen komplizierter sein, besonders wenn du mit höheren Spannungen arbeitest. P-Kanal MOSFETs sind hier oft eleganter, weil du sie mit einem Low-Pegel (also einer niedrigen Spannung, typischerweise 0V) einschalten kannst. Dein Mikrocontroller liefert also einen Low-Pegel, der MOSFET schaltet durch, und dein Gerät bekommt Strom. Simpel, oder?

Wie funktioniert das nun genau?

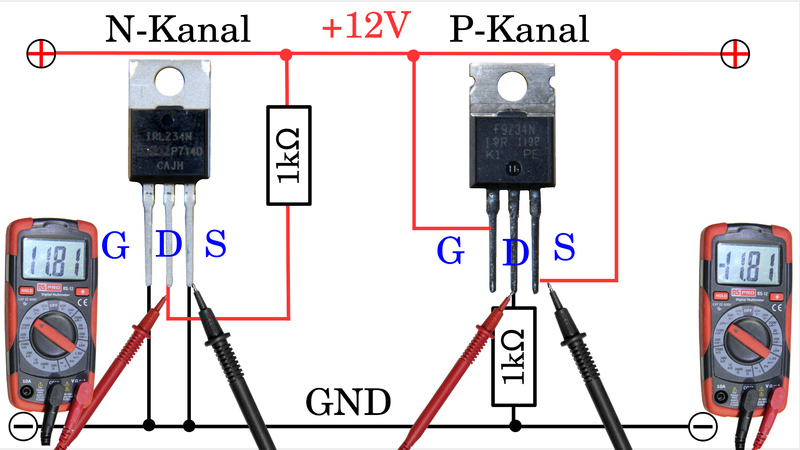

Ein P-Kanal MOSFET hat drei Anschlüsse: Source, Gate und Drain. Denk dran, S für Source, G für Gate, und D für Drain.

• Source: Wird typischerweise mit der positiven Seite deiner Spannungsquelle (z.B. Batterie) verbunden.
• Drain: Wird mit dem Gerät verbunden, das du schalten möchtest.
• Gate: Hier kommt der Clou! Wenn du die Gate-Spannung unterhalb der Source-Spannung ziehst (also eine niedrigere Spannung anlegst), dann schaltet der MOSFET durch und verbindet Source und Drain. Dein Gerät bekommt Strom!

Wichtig: Du brauchst einen Widerstand zwischen dem Gate und der Source, um das Gate zu schützen und sicherzustellen, dass der MOSFET im ausgeschalteten Zustand auch wirklich ausgeschaltet bleibt. Ein Pull-Up-Widerstand (typischerweise zwischen 10kΩ und 100kΩ) ist hier die beste Wahl. Dieser Widerstand sorgt dafür, dass das Gate "hochgezogen" wird, also auf dem gleichen Potenzial wie die Source bleibt, wenn der Mikrocontroller den Gate-Anschluss nicht aktiv steuert.

P-Kanal MOSFET im Einsatz

Nehmen wir an, du willst eine LED mit einem Arduino steuern. Du verbindest die Source des P-Kanal MOSFETs mit der positiven Seite deiner 5V Stromversorgung. Den Drain verbindest du mit der LED (und natürlich einem Vorwiderstand!). Das andere Ende der LED geht an Masse. Nun verbindest du das Gate des MOSFETs über einen 10kΩ Pull-Up-Widerstand mit 5V. Schließlich verbindest du das Gate mit einem digitalen Ausgangspin des Arduinos.

Wenn der Arduino-Pin HIGH ist (also 5V), ist das Gate des MOSFETs auch auf 5V. Der MOSFET ist aus. Wenn der Arduino-Pin LOW ist (also 0V), ist das Gate des MOSFETs auf 0V, also niedriger als die Source-Spannung. Der MOSFET schaltet durch, die LED leuchtet! Voila!

Zusammenfassend: P-Kanal MOSFETs sind nützliche Werkzeuge, um Lasten auf der High-Side zu schalten. Sie sind relativ einfach zu verwenden und können dein Leben (und deine Projekte) erheblich erleichtern. Also, ran an die MOSFETs und viel Spaß beim Tüfteln!
