Schaltplan Wechselschaltung 2 Schalter 1 Lampe

Kennst du das? Du stehst am unteren Ende einer Treppe, schaltest das Licht ein, gehst hoch und willst das Licht oben wieder ausschalten. Oder du liegst im Bett und hast vergessen, das Licht am Eingang des Zimmers auszuschalten. Das ist der Moment, in dem eine Wechselschaltung ins Spiel kommt. Sie macht dein Leben einfacher und bequemer.

Viele Leute schrecken vor Elektrik zurück. Es wirkt kompliziert und gefährlich. Aber keine Sorge, mit dieser Anleitung wollen wir dir die Wechselschaltung so einfach wie möglich erklären. Wir zeigen dir nicht nur, wie der Schaltplan aussieht, sondern auch, warum er so aussieht und wie du ihn im Alltag nutzen kannst. Das Ziel ist, dass du die Grundlagen verstehst und dir zutraust, einfache elektrische Arbeiten selbst durchzuführen – natürlich immer unter Beachtung der Sicherheitsvorschriften.

Warum überhaupt eine Wechselschaltung?

Stell dir vor, du hast einen langen Flur. An beiden Enden des Flurs soll ein Lichtschalter sein, mit dem du die Lampe in der Mitte ein- und ausschalten kannst. Eine normale Schaltung mit nur einem Schalter würde hier nicht funktionieren. Du bräuchtest zwei separate Schalter, die unabhängig voneinander die Lampe steuern. Genau das leistet die Wechselschaltung. Sie ermöglicht es, eine Lampe von zwei verschiedenen Stellen aus zu bedienen.

Die Wechselschaltung ist also nicht nur eine Spielerei, sondern eine praktische Lösung für viele Situationen im Alltag. Sie erhöht den Komfort und die Sicherheit in deinem Zuhause.

Der Schaltplan der Wechselschaltung – 2 Schalter, 1 Lampe

Der Schaltplan ist das Herzstück jeder elektrischen Installation. Er zeigt, wie die einzelnen Komponenten miteinander verbunden sind. Lass uns den Schaltplan der Wechselschaltung Schritt für Schritt auseinandernehmen:

Bestandteile

Für eine Wechselschaltung benötigst du folgende Komponenten:

• 2 Wechselschalter: Diese speziellen Schalter haben drei Anschlüsse anstelle der üblichen zwei.
• 1 Lampe: Die Lampe, die du von zwei Stellen aus schalten möchtest.
• Stromquelle: In der Regel das 230V-Netz.
• Verbindungsleitungen: Drähte, um die einzelnen Komponenten miteinander zu verbinden.

Die Verdrahtung

Die Verdrahtung der Wechselschaltung ist etwas komplizierter als bei einer einfachen Schaltung, aber mit der richtigen Anleitung gut zu verstehen.

1. Zuleitung: Die Zuleitung (mit dem Außenleiter, oft braun oder schwarz, und dem Neutralleiter, oft blau) wird zum ersten Wechselschalter geführt.
2. Wechselschalter 1: Der Außenleiter wird an den gemeinsamen Anschluss (oft mit "L" gekennzeichnet) des ersten Wechselschalters angeschlossen.
3. Korrespondierende Drähte: Die beiden übrigen Anschlüsse des ersten Wechselschalters werden mit den beiden übrigen Anschlüssen des zweiten Wechselschalters verbunden. Diese Drähte nennt man Korrespondierende Drähte oder auch Schaltdrähte. Sie sind das Besondere an der Wechselschaltung.
4. Wechselschalter 2: Vom gemeinsamen Anschluss (oft mit "L" gekennzeichnet) des zweiten Wechselschalters wird eine Leitung zur Lampe geführt.
5. Lampe: Die Lampe wird mit dem Neutralleiter der Zuleitung verbunden.

Wichtig: Der Schutzleiter (oft grün-gelb) wird nicht in die Schaltung integriert, sondern direkt von der Zuleitung zur Lampe und zu den Schalterdosen geführt. Er dient der Sicherheit und schützt vor Stromschlägen bei Defekten.

Der Schaltplan im Detail

Stell dir die Wechselschalter wie Weichen bei einer Eisenbahn vor. Jeder Schalter kann den Strom auf zwei verschiedene Wege leiten. Wenn beide Schalter in der gleichen Position stehen, ist der Stromkreis geschlossen und die Lampe leuchtet. Wenn einer der Schalter umgelegt wird, wird der Stromkreis unterbrochen und die Lampe geht aus.

Die Korrespondierenden Drähte sind entscheidend für die Funktion der Wechselschaltung. Sie verbinden die beiden Schalter miteinander und ermöglichen es, den Stromfluss von beiden Stellen aus zu steuern.

Sicherheit geht vor!

Bevor du mit der Installation einer Wechselschaltung beginnst, solltest du unbedingt die folgenden Sicherheitsvorkehrungen treffen:

• Strom abschalten: Schalte die Sicherung für den Stromkreis aus, an dem du arbeiten möchtest. Überprüfe mit einem Spannungsprüfer, ob die Leitungen wirklich spannungsfrei sind.
• Werkzeug: Verwende isoliertes Werkzeug, um das Risiko eines Stromschlags zu minimieren.
• Kenntnisse: Wenn du dir unsicher bist, lass die Installation von einem Fachmann durchführen. Elektrik ist kein Spielzeug!

Es ist lebensgefährlich, an elektrischen Anlagen zu arbeiten, wenn diese nicht spannungsfrei geschaltet sind!

Häufige Fehler und wie man sie vermeidet

Auch bei sorgfältiger Arbeit können Fehler passieren. Hier sind einige der häufigsten Fehler bei der Installation einer Wechselschaltung und wie du sie vermeiden kannst:

• Falsche Verdrahtung der Korrespondierenden Drähte: Achte darauf, dass die Korrespondierenden Drähte richtig mit den entsprechenden Anschlüssen der Schalter verbunden sind. Vertauschte Drähte führen dazu, dass die Schaltung nicht funktioniert.
• Verwechslung von Außenleiter und Neutralleiter: Der Außenleiter muss immer an den gemeinsamen Anschluss des Schalters angeschlossen werden, niemals der Neutralleiter.
• Lockere Verbindungen: Achte darauf, dass alle Verbindungen fest angezogen sind. Lockere Verbindungen können zu Kurzschlüssen oder Bränden führen.
• Falsche Schalter: Stelle sicher, dass du Wechselschalter und keine normalen Schalter verwendest. Normale Schalter haben nur zwei Anschlüsse und sind für eine Wechselschaltung nicht geeignet.

Tipp: Mache vor der Installation ein Foto der alten Verkabelung, um bei Problemen eine Referenz zu haben.

Alternative Schaltungen: Die Kreuzschaltung

Was, wenn du das Licht von mehr als zwei Stellen aus schalten möchtest? Dann kommt die Kreuzschaltung ins Spiel.

Die Kreuzschaltung ist eine Erweiterung der Wechselschaltung. Sie besteht aus zwei Wechselschaltern an den Enden und beliebig vielen Kreuzschaltern dazwischen. Jeder Kreuzschalter ermöglicht es, den Stromkreis zu unterbrechen oder zu schließen, unabhängig von der Position der anderen Schalter.

Die Kreuzschaltung wird oft in sehr langen Fluren oder in großen Räumen mit mehreren Eingängen eingesetzt.

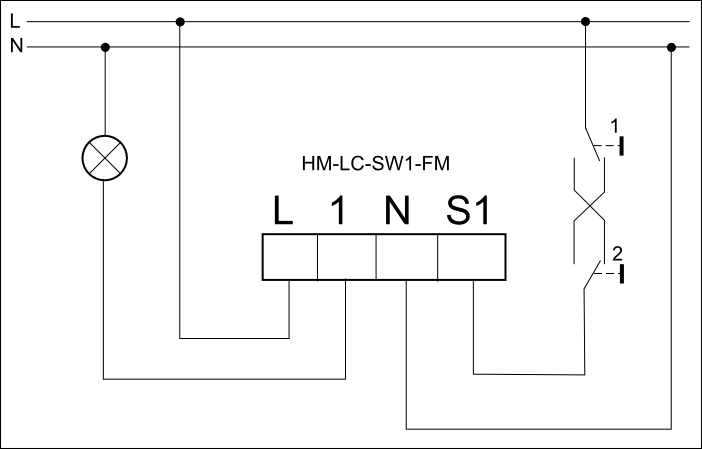

Die Wechselschaltung im Smart Home

Auch im Zeitalter des Smart Homes hat die Wechselschaltung ihre Berechtigung. Moderne Smart-Home-Systeme können die Funktionalität einer Wechselschaltung simulieren, indem sie die Lampe drahtlos über verschiedene Schalter oder sogar per Sprachsteuerung steuern.

Ein Vorteil von Smart-Home-Lösungen ist, dass sie oft zusätzliche Funktionen bieten, wie z.B. das Dimmen des Lichts oder die Steuerung per App. Allerdings sind sie in der Regel auch teurer und komplexer zu installieren als eine herkömmliche Wechselschaltung.

Argumente gegen die Wechselschaltung

Obwohl die Wechselschaltung viele Vorteile bietet, gibt es auch einige Argumente, die gegen sie sprechen könnten:

• Komplexität: Die Verdrahtung einer Wechselschaltung ist etwas komplizierter als bei einer einfachen Schaltung. Das kann für unerfahrene Heimwerker eine Herausforderung darstellen.
• Kosten: Wechselschalter sind in der Regel etwas teurer als normale Schalter.
• Redundanz: In manchen Situationen ist eine Wechselschaltung überflüssig. Wenn du z.B. nur selten das Licht von beiden Stellen aus schaltest, kann eine einfache Schaltung ausreichend sein.

Es ist wichtig, die Vor- und Nachteile abzuwägen und die für deine Bedürfnisse am besten geeignete Lösung zu wählen.

Fazit: Die Wechselschaltung – Mehr als nur ein Lichtschalter

Die Wechselschaltung ist eine praktische und komfortable Lösung, um eine Lampe von zwei verschiedenen Stellen aus zu bedienen. Sie findet Anwendung in vielen Bereichen des Alltags, von Treppenhäusern über Flure bis hin zu Schlafzimmern.

Obwohl die Verdrahtung etwas komplizierter ist als bei einer einfachen Schaltung, ist sie mit der richtigen Anleitung gut zu verstehen. Achte immer auf die Sicherheit und lasse die Installation im Zweifelsfall von einem Fachmann durchführen.

Die Wechselschaltung ist mehr als nur ein Lichtschalter. Sie ist ein Beispiel dafür, wie Elektrotechnik unser Leben einfacher und bequemer machen kann.

Denk daran: Sicherheit geht immer vor! Elektrizität ist gefährlich, wenn man nicht weiß, was man tut.

Hast du jetzt Lust bekommen, selbst eine Wechselschaltung zu installieren? Oder gibt es noch Fragen, die wir beantworten können?
