Net Positive Suction Head

Haben Sie sich jemals gefragt, warum Pumpen manchmal seltsame Geräusche machen oder sogar ganz ausfallen? Oft liegt die Ursache in einem unsichtbaren, aber kritischen Faktor: der Netto-Positiv-Saughöhe, kurz NPSH. Dieser Artikel richtet sich an alle, die mit Pumpen arbeiten oder daran interessiert sind, von Ingenieuren und Technikern bis hin zu Studenten und technisch interessierten Laien. Wir erklären, was NPSH ist, warum es so wichtig ist und wie man es berechnet und optimiert, um einen reibungslosen Pumpenbetrieb zu gewährleisten.

Was ist Netto-Positiv-Saughöhe (NPSH)?

Stellen Sie sich vor, Sie versuchen, mit einem Strohhalm aus einem Becher zu trinken. Wenn Sie zu stark saugen, bildet sich Luft im Strohhalm und Sie bekommen keinen Schluck ab. Ähnlich verhält es sich bei Pumpen. NPSH ist im Wesentlichen das Maß für den absoluten Flüssigkeitsdruck am Saugstutzen einer Pumpe. Es stellt sicher, dass die Flüssigkeit in die Pumpe gelangt, ohne zu verdampfen oder zu kavitieren.

Kavitation ist die Bildung und der anschließende Kollaps von Dampfblasen in einer Flüssigkeit, typischerweise aufgrund von Druckabfall. Diese kollabierenden Blasen können zu erheblichen Schäden an den Pumpenlaufrädern und anderen internen Komponenten führen, was die Leistung mindert und die Lebensdauer verkürzt.

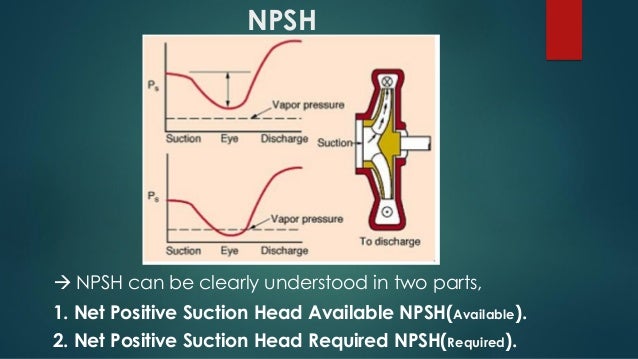

Es gibt zwei wichtige NPSH-Werte:

• NPSH_A (Available): Die tatsächlich am Saugstutzen der Pumpe verfügbare Netto-Positiv-Saughöhe. Sie hängt von den Systembedingungen ab, wie z.B. dem Füllstand des Tanks, den Rohrleitungsverlusten und der Flüssigkeitstemperatur.
• NPSH_R (Required): Die vom Pumpenhersteller angegebene minimale Netto-Positiv-Saughöhe, die die Pumpe benötigt, um ohne Kavitation zu arbeiten. Dieser Wert ist pumpenspezifisch und wird in der Regel im Pumpenhandbuch oder Datenblatt angegeben.

Warum ist NPSH so wichtig?

Die Bedeutung von NPSH liegt in seiner Fähigkeit, Kavitation zu verhindern. Kavitation ist nicht nur lästig, sondern auch äußerst schädlich für Pumpen. Die Folgen von Kavitation sind:

• Leistungsverlust: Kavitation reduziert die Förderhöhe und den Durchfluss der Pumpe.
• Geräuschentwicklung und Vibrationen: Kavitation verursacht laute Geräusche, die oft mit dem Geräusch von Kies verglichen werden, der durch die Pumpe geht, und führt zu Vibrationen.
• Beschädigung der Pumpe: Der Kollaps von Dampfblasen erzeugt Mikrojets, die das Material der Pumpenlaufräder und Gehäuse erodieren können.
• Reduzierte Lebensdauer: Die beschleunigte Abnutzung durch Kavitation verkürzt die Lebensdauer der Pumpe erheblich.
• Erhöhte Wartungskosten: Häufige Reparaturen oder Austausch aufgrund von Kavitationsschäden führen zu höheren Wartungskosten.

Um einen zuverlässigen und effizienten Pumpenbetrieb zu gewährleisten, muss sichergestellt werden, dass die verfügbare NPSH (NPSH_A) größer ist als die erforderliche NPSH (NPSH_R). Mit anderen Worten: NPSH_A > NPSH_R. Ein ausreichender Sicherheitsabstand zwischen den beiden Werten ist ratsam, um Schwankungen im System zu berücksichtigen.

Wie berechnet man NPSH_A?

Die Berechnung von NPSH_A erfordert die Berücksichtigung verschiedener Faktoren:

NPSH_A = P_a / (ρ * g) + H_s - P_v / (ρ * g) - H_f

Wo:

• P_a: Absoluter Druck auf der Flüssigkeitsoberfläche (z.B. atmosphärischer Druck).
• ρ: Dichte der Flüssigkeit.
• g: Erdbeschleunigung.
• H_s: Statische Saughöhe (Höhendifferenz zwischen Flüssigkeitsoberfläche und Pumpenmittelachse, positiv bei unterhalb der Pumpe liegender Flüssigkeitsoberfläche und negativ bei oberhalb der Pumpe liegender Flüssigkeitsoberfläche).
• P_v: Dampfdruck der Flüssigkeit bei der Betriebstemperatur.
• H_f: Reibungsverluste in der Saugleitung.

Die einzelnen Parameter müssen in konsistenten Einheiten angegeben werden (z.B. alle in Meter oder alle in Fuß). Die genaue Bestimmung von Reibungsverlusten (H_f) erfordert in der Regel die Kenntnis der Rohrleitungsgeometrie, der Fließgeschwindigkeit und der Flüssigkeitseigenschaften.

Wie kann man NPSH verbessern?

Wenn NPSH_A kleiner ist als NPSH_R, müssen Maßnahmen ergriffen werden, um die Situation zu verbessern. Hier sind einige Möglichkeiten:

• Erhöhen Sie den Druck am Saugstutzen: Dies kann durch Erhöhung des Flüssigkeitsspiegels im Zulauftank oder durch Anheben des Tanks selbst erreicht werden.
• Reduzieren Sie die Saughöhe: Platzieren Sie die Pumpe näher am Flüssigkeitsspiegel.
• Reduzieren Sie die Rohrleitungsverluste: Verwenden Sie größere Rohrdurchmesser, minimieren Sie die Anzahl der Bögen und Ventile in der Saugleitung und halten Sie die Rohre sauber.
• Kühlen Sie die Flüssigkeit: Die Reduzierung der Flüssigkeitstemperatur senkt den Dampfdruck (P_v).
• Verwenden Sie eine Pumpe mit niedrigerem NPSH_R: Wählen Sie eine Pumpe, die speziell für Anwendungen mit geringer NPSH ausgelegt ist.
• Druckerhöhung: Verwendung einer Druckerhöhungspumpe (Booster Pump) vor der Hauptpumpe, um den Druck am Saugstutzen zu erhöhen.

Fazit

Die Berücksichtigung der Netto-Positiv-Saughöhe ist entscheidend für einen zuverlässigen und effizienten Pumpenbetrieb. Indem Sie NPSH verstehen, berechnen und optimieren, können Sie Kavitation verhindern, die Lebensdauer Ihrer Pumpen verlängern und die Betriebskosten senken. Nehmen Sie sich die Zeit, die NPSH-Anforderungen Ihrer Pumpen zu bewerten und entsprechende Maßnahmen zu ergreifen, um einen reibungslosen und störungsfreien Betrieb zu gewährleisten. Investieren Sie in dieses Wissen, und Sie werden die Früchte einer längeren Lebensdauer Ihrer Anlagen und reduzierter Wartungskosten ernten.
